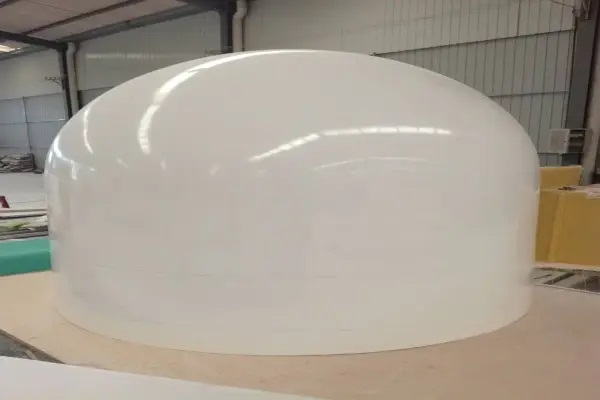

玻璃钢天线罩结构设计要领

    关于天线罩的使用、用途及成本的文章前面已经都有写到了，本篇文章我们讲述一下玻璃钢天线罩结构设计。这篇文章将会是满满的干货，供同行们借鉴，也供天线制造商参考。

乐发lv大众    一，积层结构设计

乐发lv大众    积层结构设计在玻璃钢天线罩结构设计中尤为重要，它不单单关系到天线罩的物理强度，也关系到天线罩的透波率。

    1，直径小于300mm    对于直径小于300mm的天线罩，其积层结构应为300克无碱玻璃纤维一层+450克无碱玻璃纤维一层，成品厚度大约在1.7mm-2.2mm之间；

    2，直径大于300mm，小于600mm   对于这个直径的天线罩，其积层结构应为300克无碱玻璃纤维一层+450克无碱玻璃纤维两层，成品厚度大约在2.6-3.1mm之间；

乐发lv大众    3，直径大于600mm，小于800mm    对于这个直径的天线罩，其积层结构应为300克无碱玻璃纤维两层+450克无碱玻璃纤维两层，成品厚度大约在2.9-3.4mm之间。需要注意的是这个尺寸的玻璃钢天线罩结构设计与常规的不同，为了增加其安装位置的强度，需对安装法兰位置进行补强，也就是要将安装法兰再加一层450克无碱玻璃纤维，这样一来，安装法兰的厚度大约在3.8-4.2mm之间。当然也有客户比较希望将安装法兰的厚度做到5mm左右，那么只需要再加一层450克无碱玻璃纤维即可，这样一来法兰的厚度将会在4.7-5.1mm之间；

乐发lv大众    4，直径大于800mm的天线罩    这个尺寸的玻璃钢天线罩结构设计需要注意了，它已经不能单靠玻璃钢本身的支撑力来完成，因为一旦其厚度过厚，透波率将会指数级下降，且运输成本将会直线上升。这时应在天线罩内部做不锈钢或者铝质骨架，玻璃钢罩体则做成分片组装式结构。

乐发lv大众    二，安装结构设计

乐发lv大众    安装结构的设计在玻璃钢天线罩结构设计中也是不可忽视的方面。对于直径600mm以下的玻璃钢天线罩结构设计中安装结构可以直接采用罩体侧打孔的设计方案；而直径在600mm-800mm之间的天线罩，则推荐采用法兰连接的设计方案，因为一方面需要考虑到天线罩本身承载能力，另一方面需要考虑到变形量的情况；对于直径超过800mm的天线罩，其罩体分片设计时，需要考虑分片之间的相互咬合，以及咬合后的防水性。

乐发lv大众    对于玻璃钢天线罩结构设计具体要点就介绍到这里，希望对于广大同行们能有所启发，也希望能帮助到广大天线制造商。如果您有不同的见解，也欢迎联系小编，我们共同探讨。
